對於ViewPad 7,筆者尚有一個心願-讀取隨身碟。

辦的到嗎?

辦的到!


其實,只要利用USB OTG的線材,就可以讀取到隨身碟囉。如果比較懶、或是要求美觀的,大可以去拍賣找找看;筆者比較喜歡自己動手做,順便了解一下USB的構造。

簡單的說,腳位4、5短路就可以了,以下有圖文說明:

▼筆者去一般量販店就可以買到的Y型USB線(miniUSB B型),它附有另一個USB接頭可以連接外接電源。圖中是剝開後內部的樣子。

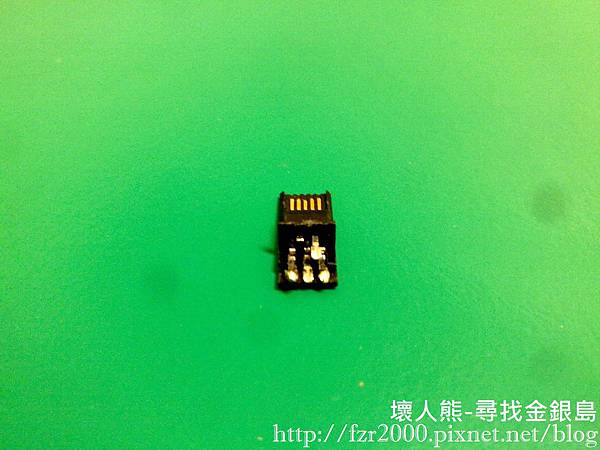

▼把多餘的塑膠清除完後,長的就是這副模樣。

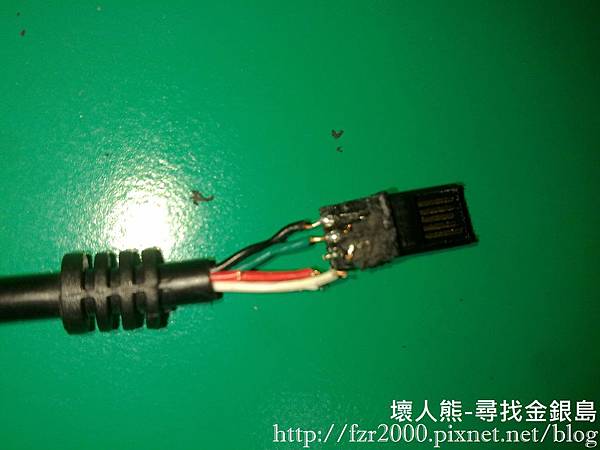

▼依據順序:右下(1):紅(+5V)、右上(2):白(Data-)、中間(3):綠(Data+)、左上(4):ID、左下(5):黑(Gnd)

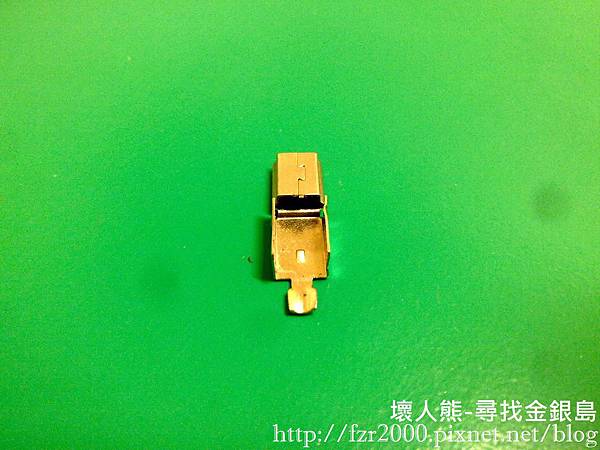

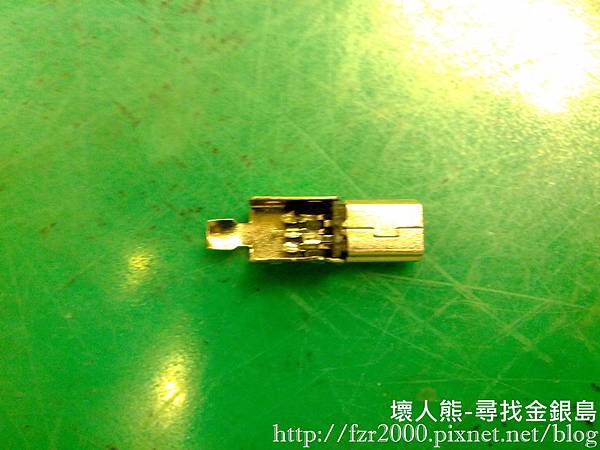

▼接腳外部的金屬片,保護接腳用。

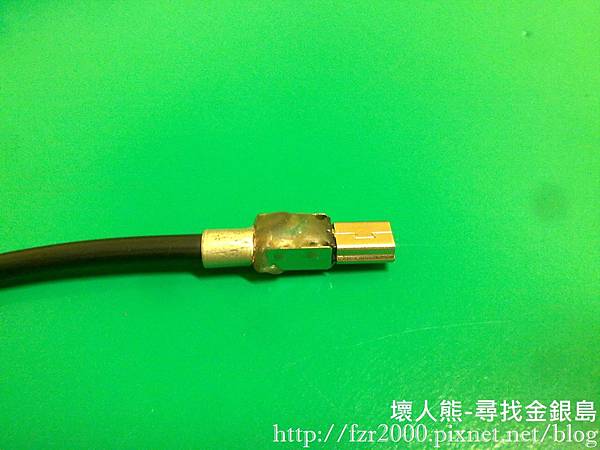

▼筆者將4、5短路後,利用熱熔膠以及接環固定住接線,避免短路或是斷路。

▼完成圖:右邊的USB可以連接外部電源,如變壓器或是插在電腦上,隨你高興。

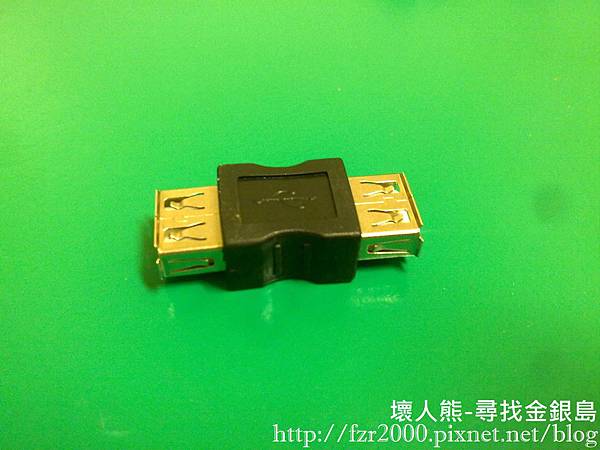

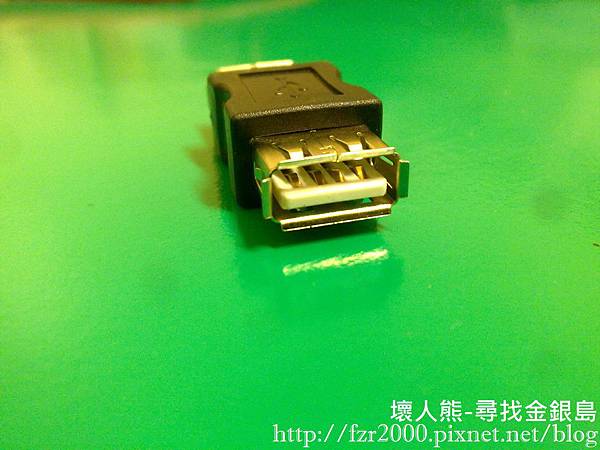

▼另外買個USB母轉母的接頭,就大功告成啦!

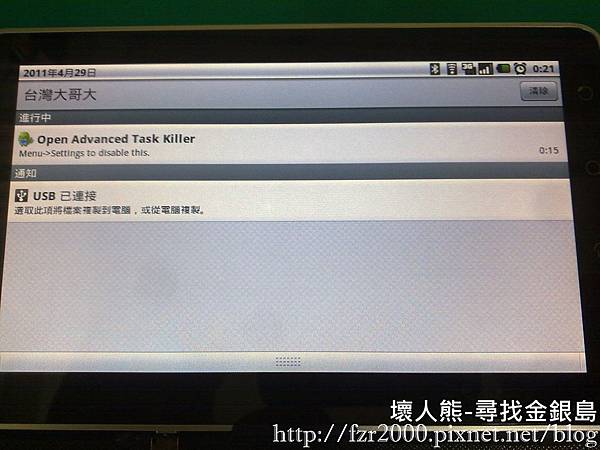

▼上機:連接USB後,會出現圖中的訊息。筆者建議點一下通知,比較不會發生問題。

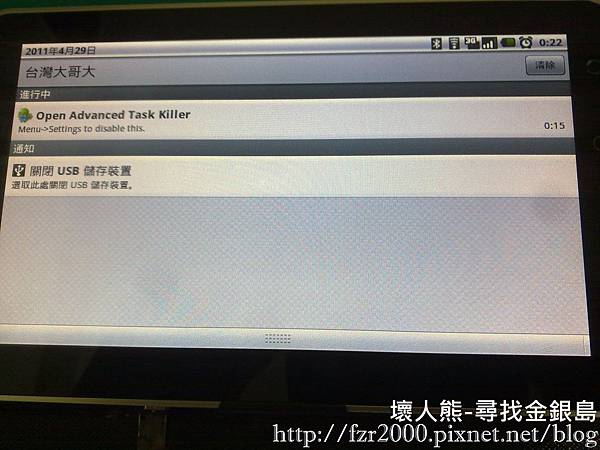

▼拔除USB後,出現的訊息:這裡一定要點選,不然Android系統會怪怪的,可能類似Windows底下的安全移除USB裝置吧?

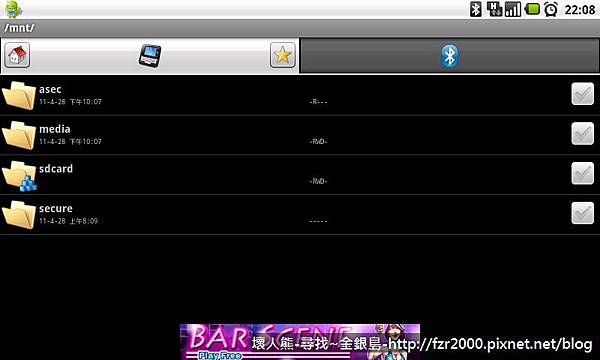

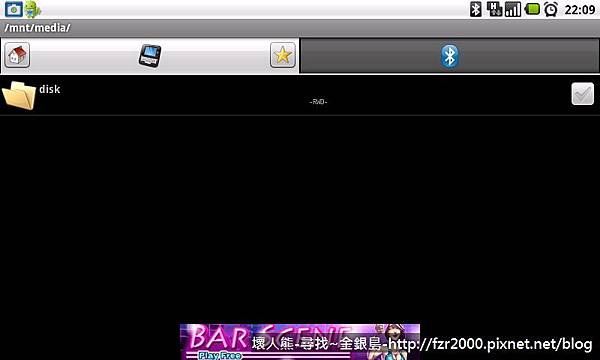

▼開啟檔案總管:筆者使用Bluetooth File Transfer,讓大家看看一下資料夾的結構。用內建的也可以,只是不會顯示這麼多資訊。我們的USB出現在/mnt/media底下。

▼筆者已經實驗過-利用USB Hub同時連接兩個隨身碟,結果只會顯現最後亮燈讀取的那個USB裝置。這個可能要等Android改版後,才有辦法吧?

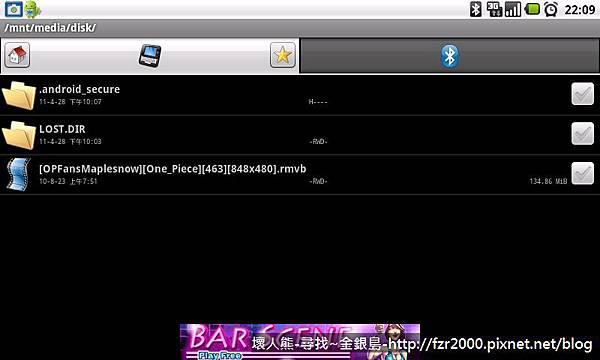

▼我們已經成功讀取到資料夾內的檔案了,這是可以播放的喔。

▼播放海賊王來試試


後記:

1.USB滑鼠:可以用,不過不會出現游標,只會上下移動光棒,意義不大。

2.USB鍵盤:我沒有USB鍵盤,沒得試。

3.USB 3G 網卡:沒得試,不過在ViewPad 7上面實驗,意義也不大(已經有3G功能)。

4.USB隨身硬碟(2.5吋):雖然我有使用外接電源提高電流至1A;不過,還是沒有讀取到硬碟,殘念。

5.USB Hub:可以用,動作正常。

6.USB讀卡機:可以用,動作正常。
